Skuteczność ogrodzenia elektrycznego zależy nie tylko od samego elektryzatora, ale od prawidłowego doboru i połączenia wszystkich elementów instalacji. Pastuch działa jak jeden system – jeśli któryś z jego elementów jest źle dobrany, uszkodzony lub niewłaściwie zamontowany, może znacząco obniżyć skuteczność całego ogrodzenia.
Elektryzator odpowiada za generowanie impulsów elektrycznych i powinien być dobrany przede wszystkim do długości ogrodzenia, warunków terenowych oraz rodzaju zwierząt, które ma ono zabezpieczać. Jednak nawet mocny elektryzator nie zapewni odpowiedniego działania instalacji, jeśli zastosujemy słabe przewody, uszkodzone izolatory, niewłaściwe łączniki lub źle wykonane uziemienie.
Na siłę impulsu odczuwanego przez zwierzę wpływa również wilgotność gleby, jakość połączeń oraz stan całej linii ogrodzenia. Dlatego w tym poradniku pokażemy, jak podłączyć pastucha krok po kroku – od montażu elektryzatora i wykonania uziemienia, przez podłączenie przewodów, aż po sprawdzenie, czy całe ogrodzenie działa prawidłowo. Poniżej znajdziesz prosty opis tego, jak podłączyć pastucha samodzielnie, jak wykonać skuteczne uziemienie i po co w instalacji odgromnik.

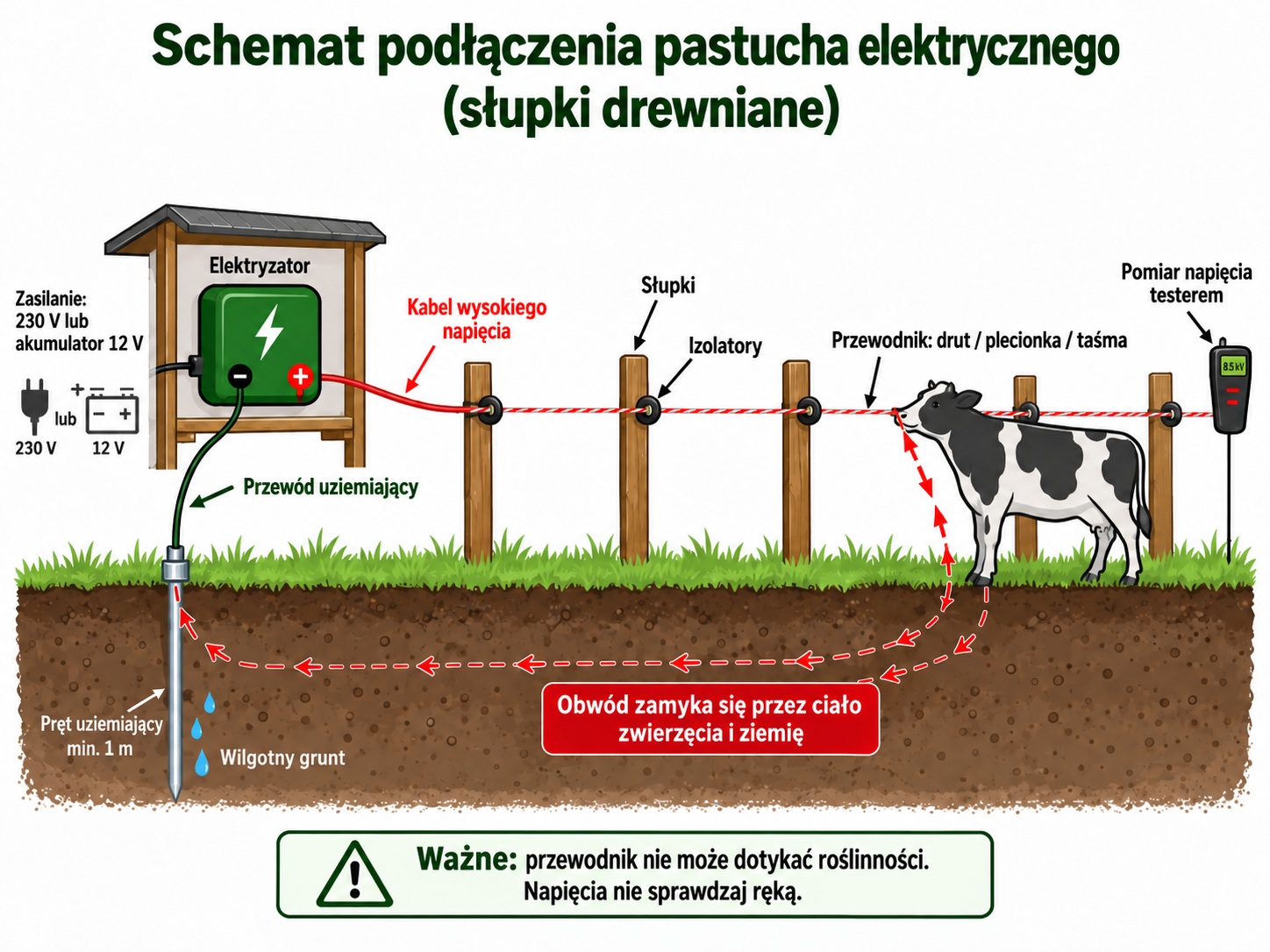

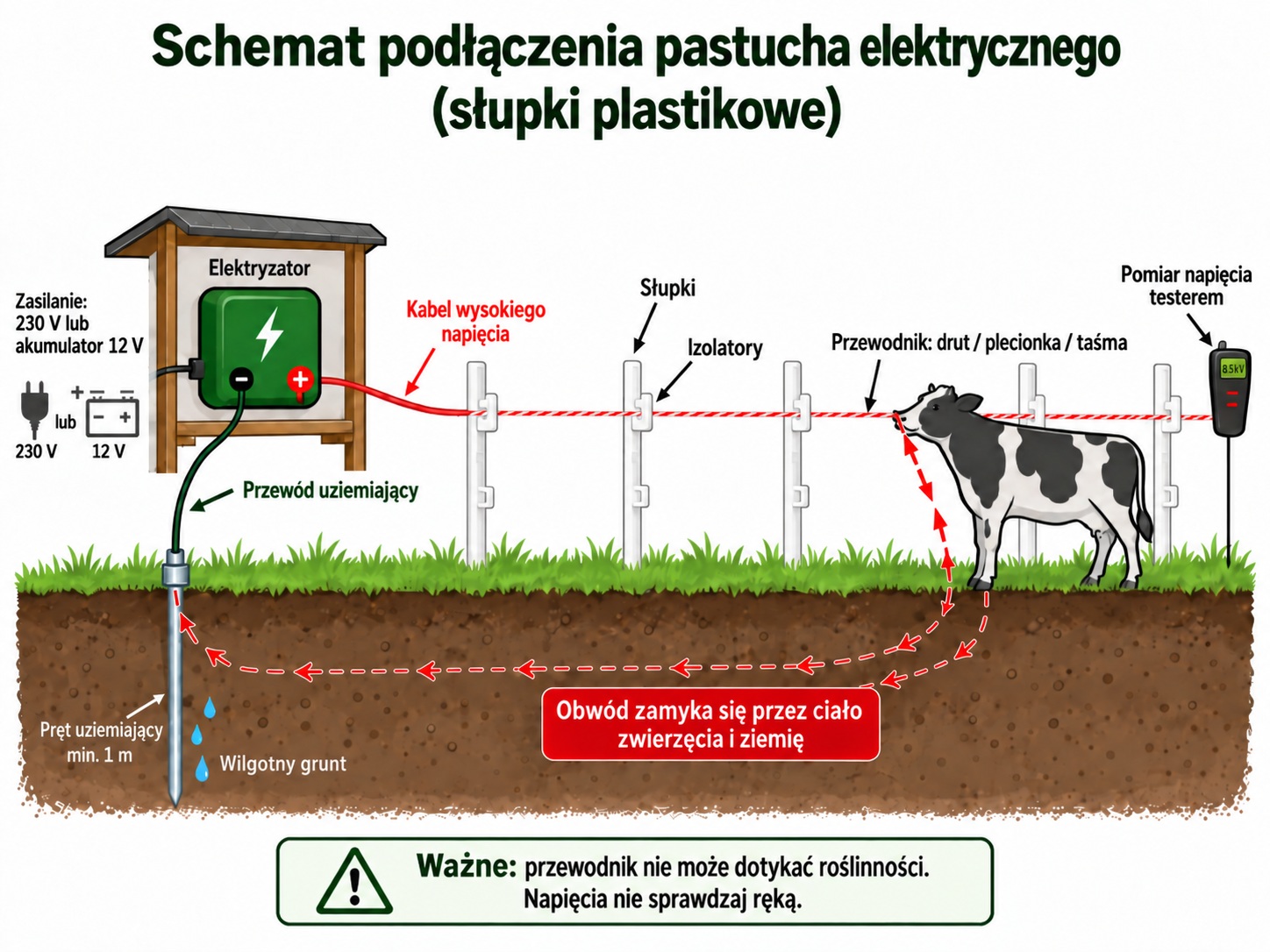

Pastuch elektryczny - schemat i zasada działania
Elektryzator wysyła w linię ogrodzenia krótkie impulsy wysokiego napięcia. Kiedy zwierzę dotknie taśmy, linki lub drutu, zamyka obwód i otrzymuje impuls. Dlatego siła „kopnięcia” zależy w równym stopniu od mocy elektryzatora i od jakości uziemienia.
Wpisując w wyszukiwarkę hasło „pastuch elektryczny schemat”, hodowcy szukają zwykle jednej rzeczy - rysunku pokazującego, co z czym łączyć. W praktyce sprowadza się to do trzech połączeń: elektryzator - linia ogrodzenia, elektryzator - uziom, uziom - grunt.

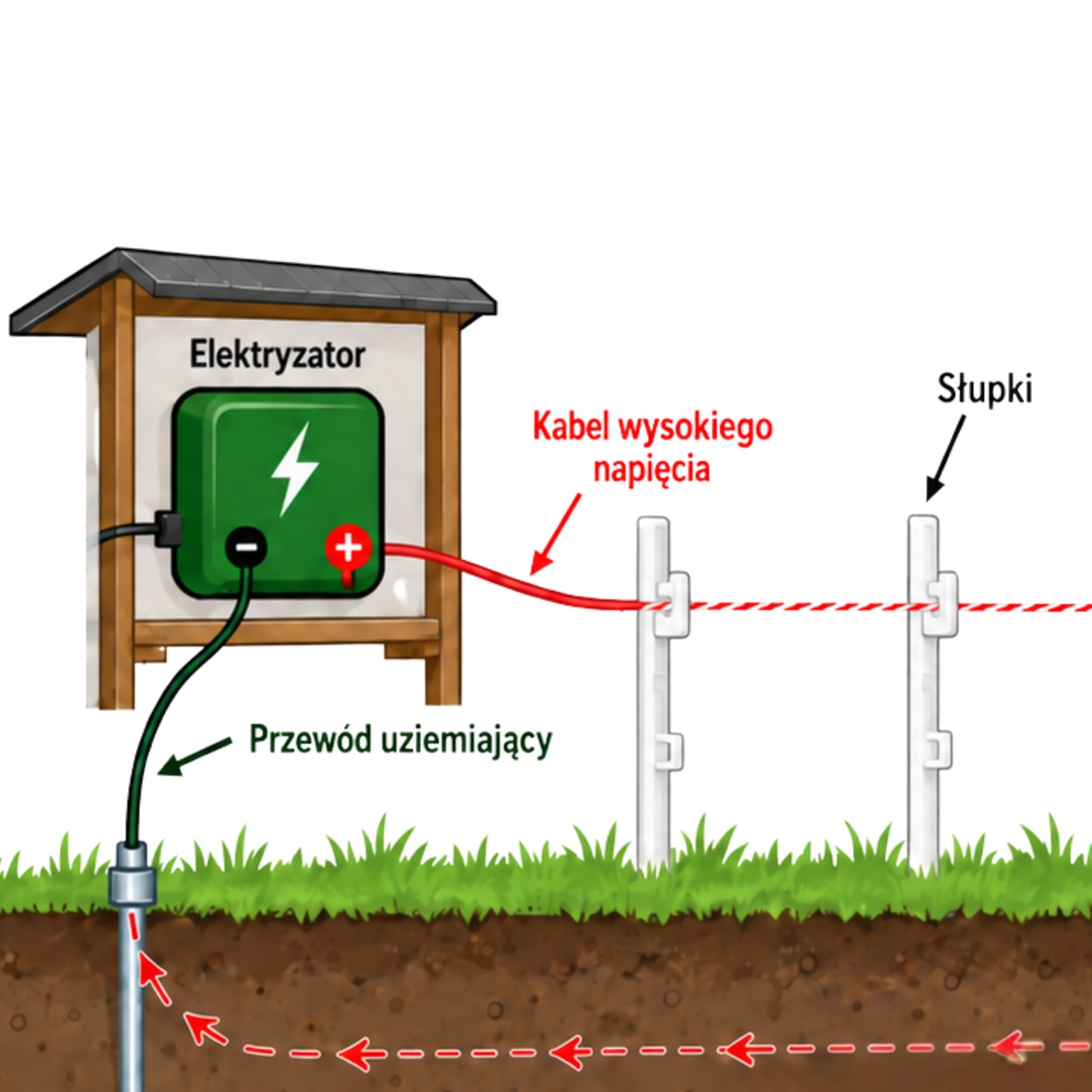

Jak podłączyć pastucha elektrycznego - schemat podłączenia pastucha krok po kroku
Prawidłowe podłączenie pastucha elektrycznego ma kluczowe znaczenie dla skuteczności całego ogrodzenia. Instalacja składa się z elektryzatora, uziemienia, przewodu ogrodzenia, Kabli przyłączeniowych oraz odpowiednich połączeń. Poniżej przedstawiamy podstawowy schemat montażu.
1. Rozstaw słupki ogrodzeniowe
Wbij słupki w ziemię w odstępach dopasowanych do rodzaju ogrodzenia, terenu i zastosowanego przewodnika. W wielu prostych instalacjach stosuje się odstępy około 3–5 metrów, jednak przy nierównym terenie, taśmie lub większym naprężeniu przewodu odstępy mogą wymagać zmniejszenia.
2. Zamontuj izolatory i rozprowadź przewodnik
Na słupkach zamontuj odpowiednie izolatory do pastucha, a następnie poprowadź linię przewodzącą: drut, plecionkę, linkę lub taśmę.
W przypadku plastikowych słupków do pastucha przewodnik prowadzi się przez przygotowane zaczepy lub oczka.
Przewód nie powinien dotykać ziemi, słupków drewnianych ani roślinności.
3. Ustaw elektryzator
Umieść elektryzator do pastucha w suchym i osłoniętym miejscu, zabezpieczonym przed bezpośrednim działaniem deszczu i przypadkowym uszkodzeniem.
Warto zamontować go w miejscu łatwo dostępnym do kontroli i obsługi, np. w pobliżu wejścia na pastwisko lub źródła zasilania.
4. Wykonaj uziemienie pastucha
Wbij pręt uziemiający w możliwie wilgotnym gruncie. Głębokość oraz liczba prętów powinny być dobrane do mocy elektryzatora, rodzaju gleby i zaleceń producenta.
Nie należy montować uziemienia ogrodzenia zbyt blisko instalacji uziemiających budynku, instalacji elektrycznych ani innych systemów uziemienia. Wymagane odległości należy sprawdzić w instrukcji elektryzatora. W szcezgólności nie można wykorzystywać uziemienia słupów energetycznych wysokiego napięcia.
5. Połącz elektryzator z uziemieniem
Zacisk elektryzatora oznaczony symbolem uziemienia połącz odpowiednim przewodem z prętem uziemiającym.
Połączenie powinno być trwałe, dobrze dokręcone i zabezpieczone przed korozją.
6. Podłącz elektryzator do ogrodzenia
Zacisk oznaczony symbolem ogrodzenia lub pioruna połącz z linią przewodzącą za pomocą odpowiedniego kabla wysokiego napięcia do pastucha elektrycznego.
Nie należy stosować zwykłego przewodu elektrycznego o niewystarczającej izolacji, ponieważ może dochodzić do przebić i strat energii impulsu.
7. Sprawdź wszystkie połączenia
Przed uruchomieniem instalacji upewnij się, że:
- przewody nie dotykają ziemi ani roślinności,
- izolatory nie są uszkodzone,
- połączenia wykonano za pomocą odpowiednich łączników,
- przewodnik nie jest przerwany,
- zaciski elektryzatora i uziemienia są prawidłowo dokręcone.
8. Podłącz zasilanie elektryzatora
Podłącz elektryzator do odpowiedniego źródła zasilania, np. 230 V lub akumulatora 12 V lub baterii 9V, zgodnie z instrukcją danego modelu.
Po uruchomieniu sprawdź, czy kontrolka urządzenia sygnalizuje prawidłową pracę i generowanie impulsów.
9. Zmierz napięcie na ogrodzeniu
Po uruchomieniu pastucha sprawdź napięcie za pomocą testera do ogrodzeń elektrycznych.
Pomiar warto wykonać:
- przy elektryzatorze,
- w połowie ogrodzenia,
- na końcu linii.
Duży spadek napięcia pomiędzy poszczególnymi punktami może oznaczać problem z uziemieniem, połączeniami, izolatorami lub kontakt przewodu z roślinnością.
Nigdy nie sprawdzaj napięcia pastucha ręką. Do pomiaru używaj odpowiedniego testera przeznaczonego do ogrodzeń elektrycznych.
Opisany schemat podłączenia pastucha sprawdza się zarówno w ogrodzeniu stałym, jak i w mobilnej kwaterze dla koni czy bydła.

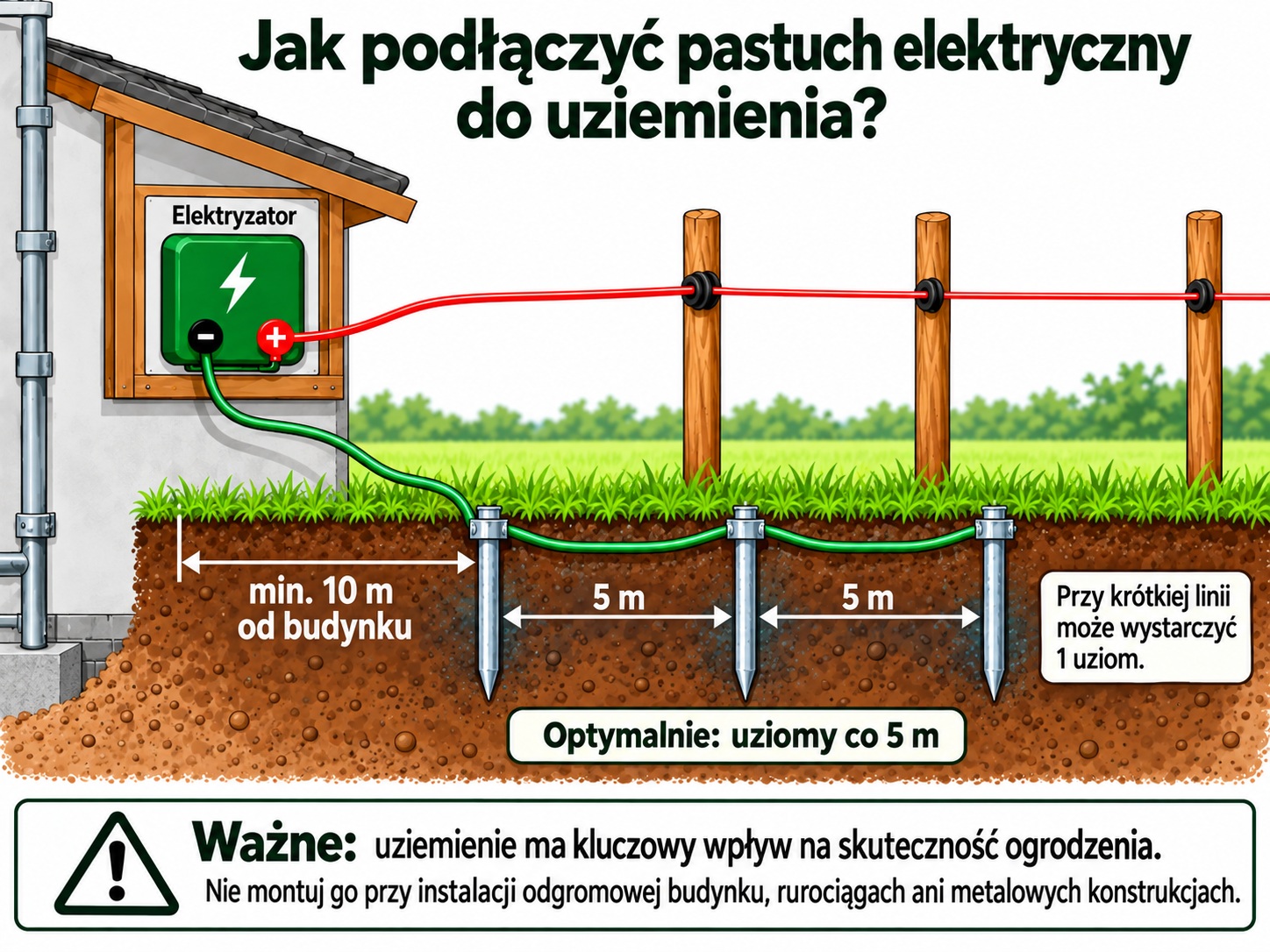

Jak podłączyć pastuch elektryczny do uziemienia?
Uziemienie zamyka obwód impulsu, więc to ono najczęściej odpowiada za słabe działanie ogrodzenia. Przy krótkiej linii i elektryzatorze o energii impulsu do 1 J zwykle wystarcza jeden pręt, ale przy mocnym elektryzatorze, długim ogrodzeniu albo suchym i piaszczystym gruncie warto wbić dwa lub trzy długie (co najmniej 1-metrowe) uziomy w odstępie kilku metrów i połączyć je przewodem.
Uziemienia nie umieszczaj przy instalacji odgromowej budynku, rurociągach ani metalowych konstrukcjach - impuls może przenikać do sieci gospodarstwa.

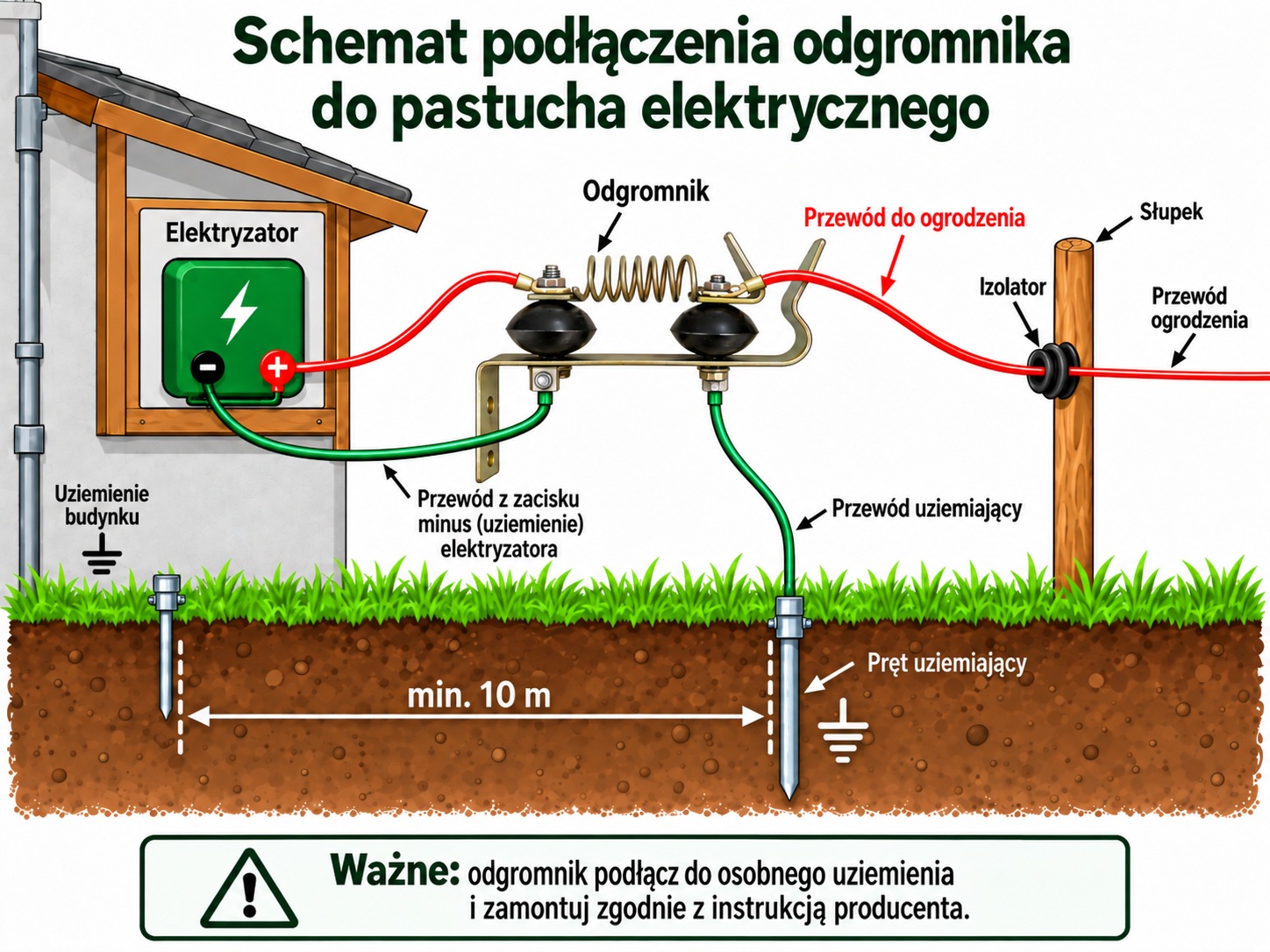

Odgromnik - ochrona elektryzatora przed wyładowaniami
Linia ogrodzenia rozpięta na kilkuset metrach działa jak antena, która zbiera przepięcia podczas burzy. Odgromnik montuje się na linii między elektryzatorem a ogrodzeniem i podłącza do osobnego pręta uziemiającego, oddalonego o co najmniej 10 metrów od uziemienia budynku. Dzięki temu energia wyładowania odpływa do gruntu, zanim dotrze do elektroniki urządzenia.
Jak podłączyć pastuch elektryczny bez strat napięcia?
Zwykły przewód instalacyjny nie nadaje się do przesyłu impulsu z elektryzatora ze względu na zbyt małą grubość izolacji. Izolacja przebija, a energia ucieka do ziemi - zwłaszcza gdy kabel biegnie pod ziemią, przez ścianę budynku albo blisko elementów metalowych. W takich miejscach stosuje się przewody wysokiego napięcia przystosowane do pracy przy 20 kV, dostępne na metry oraz w rolkach 25, 50 i 100 metrów.
Gotowe kable i przewody przyłączeniowe od Profarmer z zaciskami sercowymi, oczkami lub widełkami skracają montaż do kilku minut i zapewniają pewny styk na lata - zapoznaj się z ich ofertą na naszej stronie.
Najczęstsze błędy przy montażu pastucha elektrycznego
Prawidłowy montaż pastucha elektrycznego ma bezpośredni wpływ na skuteczność i bezpieczeństwo całego ogrodzenia. Nawet mocny elektryzator nie zapewni odpowiedniego impulsu, jeśli instalacja zostanie wykonana nieprawidłowo. Poniżej przedstawiamy najczęstsze błędy popełniane podczas budowy i użytkowania ogrodzenia elektrycznego.
1. Nieprawidłowe uziemienie pastucha elektrycznego
Jednym z najczęstszych powodów słabego działania ogrodzenia jest niewłaściwe uziemienie elektryzatora. Zbyt krótki pręt uziemiający, za mała liczba prętów lub umieszczenie uziemienia w bardzo suchej, piaszczystej glebie może znacząco obniżyć skuteczność całego systemu.
Uziemienie powinno być dobrane do mocy elektryzatora oraz warunków gruntowych. W przypadku suchej gleby często konieczne jest zastosowanie większej liczby prętów uziemiających.
2. Łączenie przewodów „na supeł” zamiast stosowania łączników
Przewodów ogrodzenia elektrycznego nie należy łączyć poprzez zwykłe związywanie ich na supeł. Tak wykonane połączenie ma słaby kontakt elektryczny i może powodować znaczną utratę energii impulsu w dalszej części ogrodzenia a po pewnym czasie całkowite przepalenie przewodników w taśmach lub plecionkach.
Do łączenia drutu, plecionki, linki lub taśmy należy stosować dedykowane łączniki do pastucha elektrycznego, które zapewniają trwałe i dobrze przewodzące połączenie.
3. Roślinność dotykająca przewodów ogrodzenia
Trawa, chwasty, gałęzie oraz inne rośliny nie powinny dotykać przewodów elektrycznego ogrodzenia. Kontakt roślinności z linią przewodzącą powoduje odpływ energii do ziemi, przez co napięcie na pastuchu elektrycznym spada.
Im więcej miejsc styku przewodu z roślinnością, tym większe straty. Dlatego teren wzdłuż ogrodzenia należy regularnie wykaszać i kontrolować.
4. Skorodowane łączniki i połączenia
Korozja na złączkach, przewodach i innych metalowych elementach zwiększa opór elektryczny i osłabia impuls. Wszystkie mocno skorodowane elementy należy wymienić.
Warto regularnie kontrolować szczególnie miejsca łączenia przewodów, bramy oraz punkty przyłączenia elektryzatora.
5. Słabej jakości lub uszkodzone izolatory
Izolatory do pastucha elektrycznego zapobiegają przepływowi energii z przewodu do słupków i ziemi. Pęknięte, zużyte lub niewłaściwie dobrane izolatory mogą powodować przebicia i utratę napięcia. Izolatory, które "słychać" przy kontroli ogrodzenia lub widać przeskok iskry wieczorem należy wymienić.
Nie należy również prowadzić przewodu bezpośrednio po słupkach, np. poprzez owijanie drutu wokół drewnianego słupka. Linia przewodząca powinna być zamontowana na odpowiednich izolatorach.
Pełną ofertę izolatorów zapewniających prawidłową pracę całego ogrodzenia elektrycznego znajdziesz tutaj: Izolatory do pastucha elektrycznego.
6. Niewłaściwy kabel przyłączeniowy
Do połączenia elektryzatora z ogrodzeniem oraz układem uziemienia należy stosować wysokonapięciowy kabel przyłączeniowy przeznaczony do pastuchów elektrycznych, o izolacji odpowiedniej do napięć występujących w instalacji — często stosuje się przewody przeznaczone do pracy przy napięciu do 20 kV.
Zastosowanie zwykłego przewodu o niewystarczającej izolacji może prowadzić do przebić. W rezultacie przeważająca część energii impulsu zostanie utracona jeszcze przed dotarciem do ogrodzenia.
7. Zbyt słaby elektryzator
Elektryzator do pastucha powinien być dobrany zarówno do długości ogrodzenia, jak i rodzaju zwierząt, które ma zatrzymywać lub odstraszać.
Urządzenie wystarczające do ogrodzenia przeznaczonego dla psa lub niewielkich zwierząt domowych nie zawsze będzie odpowiednie do zabezpieczenia terenu przed dzikami, jeleniami czy innymi dzikimi zwierzętami.
Przy wyborze elektryzatora należy zwrócić uwagę przede wszystkim na energię impulsu, maksymalną długość ogrodzenia oraz warunki, w jakich instalacja będzie pracować.
8. Źle dobrany przewodnik
Drut, linka, plecionka lub taśma do pastucha elektrycznego powinny być dobrane do konkretnego zastosowania. Najważniejsze parametry przewodnika to m.in.:
- oporność elektryczna,
- wytrzymałość na zerwanie,
- trwałość,
- widoczność dla zwierząt,
- jakość materiałów przewodzących.
Przewodnik należy dopasować zarówno do długości ogrodzenia elektrycznego, jak i gatunku zwierząt. Przy długich ogrodzeniach szczególnie ważna jest niska oporność przewodu, ponieważ ogranicza ona straty energii.
9. Brak kontroli akumulatora lub innego źródła zasilania
W przypadku elektryzatora zasilanego z akumulatora 12 V należy regularnie kontrolować poziom jego naładowania.
Spadek napięcia akumulatora może powodować stopniowe osłabienie impulsu, a po całkowitym rozładowaniu ogrodzenie przestanie działać. Stan zasilania warto więc sprawdzać systematycznie, szczególnie przy instalacjach pracujących przez cały sezon. Zbyt duże rozładowanie akumulatora spowoduje zasiarczenie płyt i jego zniszczenie.
10. Brak pomiaru napięcia po montażu pastucha
Po zakończeniu montażu należy sprawdzić napięcie na ogrodzeniu za pomocą testera lub miernika do pastucha elektrycznego. Pozwala to szybko wykryć problemy z uziemieniem, przebicia, uszkodzone izolatory lub straty występujące na połączeniach.
Napięcia ogrodzenia elektrycznego nie należy sprawdzać ręką. Do kontroli instalacji należy używać odpowiedniego miernika przeznaczonego do ogrodzeń elektrycznych.
11. Brak zabezpieczenia odgromowego
W przypadku długich ogrodzeń elektrycznych warto zadbać o odpowiednie zabezpieczenie odgromowe pastucha. Wyładowania atmosferyczne mogą spowodować przepięcie i uszkodzić elektryzator. Uszkodzenia elektryzatora powstałe w wyniku wyładowań atmosferycznych nie są objęte gwarancją.
Prawidłowo zamontowany odgromnik może ograniczyć ryzyko uszkodzenia urządzenia podczas burzy. Ważne jest również prawidłowe wykonanie całego układu uziemiającego zgodnie z zaleceniami producenta elektryzatora.
Najczęściej zadawane pytania o podłączenie pastucha elektrycznego
Czy obwód pastucha elektrycznego musi być zamknięty?
Nie, obwód nie musi być zamknięty - przewód nie musi tworzyć pętli, a całość ogrodzenia może się kończyć na ostatnim izolatorze, czy na końcu linii.
Czy pastuch elektryczny musi mieć uziemienie?
Tak, prawidłowe uziemienie jest kluczowe dla skutecznego działania pastucha elektrycznego. Bez niego obwód impulsu nie zamyka się prawidłowo, przez co zwierzę może odczuwać znacznie słabszy impuls lub nawet w ogóle go nie odczuć. Nawet mocny elektryzator przy źle wykonanym uziemieniu nie będzie działał skutecznie.
Ile prętów uziemiających potrzeba do pastucha?
Przy krótkim ogrodzeniu i wilgotnym gruncie wystarczy jeden pręt o długości minimum 1 metra. Przy mocnym elektryzatorze, długiej linii albo suchej, piaszczystej glebie stosuje się dwa lub trzy uziomy połączone przewodem. W takich przypadkach należy zastosować dodatkowy przewód (-) wzdłuż ogrodzenia.
Czy odgromnik jest potrzebny w każdym ogrodzeniu?
Przy krótkim, mobilnym ogrodzeniu można go pominąć. Przy stałych instalacjach o długości kilkuset metrów i przy elektryzatorach sieciowych odgromnik znacząco zmniejsza ryzyko uszkodzenia urządzenia podczas burzy.
Czy do podłączenia elektryzatora można użyć zwykłego kabla elektrycznego?
Nie, izolacja zwykłego przewodu ma astest do 750 V i nie wytrzyma impulsu z elektryzatora i zacznie przebijać do ziemi. Do połączenia urządzenia z linią ogrodzenia i uziomem stosuje się przewody wysokiego napięcia przystosowane do 20 kV.
Co jest najlepszym przewodnikiem do pastucha elektrycznego - taśma, drut czy plecionka ?
Nie ma jednoznacznej odpowiedzi na to pytanie. Przewodnik dobieramy do rodzaju zwierzęcia, długości i rodzaju ogrodzenia. Najlepszy przewodnik do pastucha elektrycznego zależy od długości ogrodzenia i rodzaju zwierząt. Drut sprawdza się najlepiej przy długich i stałych ogrodzeniach ze względu na niską oporność i dużą trwałość. Taśma do pastucha jest dobrze widoczna, dlatego często stosuje się ją dla koni. Plecionka jest lekka, wygodna w montażu i dobrze sprawdza się w krótszych oraz przenośnych ogrodzeniach elektrycznych. Przy wyborze warto zwrócić uwagę przede wszystkim na oporność przewodnika, jego wytrzymałość i widoczność.
